  Erstellung von Texturvorlagen




Einleitung

Eine der faszinierendsten Möglichkeiten, die TERRAGEN bietet ist die, die Oberflächenstruktur von Geländeteilen, Gebäuden und Artefakten mit jeder nur denkbaren Oberfläche zu versehen. Die in TERRAGEN im Landscape-Fenster vorhandenen Farbregler und der Einsatz von diversen Layern (Geländeschichten) sind nicht die einzigen Gestaltungsmöglichkeiten.

Es gibt auch weiterhin die Möglichkeit, mit sogenannten overlays (lay over = darüber legen) importierte Muster wie eine Art Tapete oder Kachel über die zu bearbeitenden Teile zu legen. Um diese Möglichkeit nutzen zu können, muss zuallererst das SO Pack Plugin installiert sein!

Diese Vorlagen müssen, damit sie überhaupt zum Einsatz kommen können, verschiedene Bedingungen erfüllen, sonst kann das Plugin sie nicht verwenden.

a) Quadratur
die Vorlage muss in jedem Falle quadratisch sein, wobei die genauen Abmessungen nur eine sekundäre Rolle spielen; ideal ist eine Ausgangsgröße von minimal 150 x 150 Pixel. Die Größe sollte, nach meinen Erfahrungen, aber möglichst nicht über 500 x 500 liegen.
b) BMP-Format
die Vorlage muss im Format Bitmap vorliegen, jpg und ähnliche Formate werden nicht erkannt.
c) RGB
auch auf die Farbtiefe kommt es an! Graustufen, indizierte Farben und andere werden ebenfalls nicht registriert. Man muss die Dateien zuerst in das RGB - Format konvertieren.

Mit der Erstellung einer solchen overlay-Vorlage wollen wir uns in dieser "Bastelanleitung" etwas näher beschäftigen.

Möglichkeiten & Voraussetzungen

Es gibt neben der Möglichkeit, sich fertige Texturen aus dem Internet runterzuladen (engineer [aka Joerg Franzke] gibt in seinem Tutorial "Über TERRAGEN und Overlays" ein paar nützliche links dazu) auch die Variante, sich selbst einen Grundstock eigener Vorlagen zu erstellen. Um damit überhaupt beginnen zu können, braucht man eines der gängigen Grafikprogramme wie z.B. Photoshop, Paint Shop Pro oder wie in diesem Fall COREL PhotoPaint, mit dem ich arbeite. Weiterhin sind zusätzliche Erweiterungen, wie Plugins (das sind im Prinzip Effektgeneratoren, die alle möglichen Veränderungen am Ausgangsbild bewegen können), durchaus praktisch. Ich selbst benutze neben Kai's Power Tools, KPT Effects und Eye Candy 4000 (damit lassen sich u.a. schöne Holz- und Marmorstrukturen erstellen!) auch verschiedene plugins von FLAMING PEAR und ein paar Freebies, die ich mir irgendwann mal abgekupfert habe. Aber Vorsicht: auch in diesem Bereich gibt es jede Menge unbrauchbaren Schrotts!

Auswahl einer Vorlage zum Bearbeiten

Das Ausgangsbild, dass wir anschließend bearbeiten werden, fand ich zufällig in einem Prospekt, mit dem für eine geologische Zeitschrift geworben wurde. Da das Bild eine passable Auflösung hat, taugt es auch als Vorlage zur Weiterbearbeitung. Das ist auch etwas, worauf zu achten ist:

WENN DAS URSPRUNGSBILD (wie bei vielen thumbnails, wie sie z.B. im net zu finden sind) ZU KLEIN IST ODER UNSCHARF IST, TAUGT ES NUR BEDINGT ZUR VORLAGE.

Gute Quellen sind z.B. Foto-CDs und naturwissenschaftliche Bücher die Hochglanzphotos enthalten. Es gibt aber auch im Internet Adressen, wo man nichtkommerzielle Fotos downloaden kann.

Nun, lange Rede kurzer Sinn, mein Ausgangsphoto sieht jedenfalls so aus:


Abb. 1 - Stein

Wie ich bereits eingangs erwähnt habe, müssen alle Bilder quadratisch sein. Bei diesem Bild haben wir also ein Problem, x- und y-Ausdehnung sind nicht gleich.

Erster Arbeitschritt - Zuschneiden

Es gibt jetzt zwei Möglichkeiten, dieses Bild quadratisch zu machen:
eine quadratische Zuschneidemaske darüber legen und ausschneiden oder das Bild neu aufbauen, in dem x- und y-Länge identisch angegeben werden.

Zuerst müssen wir unser PHOTO PAINT starten und das Bild einladen.

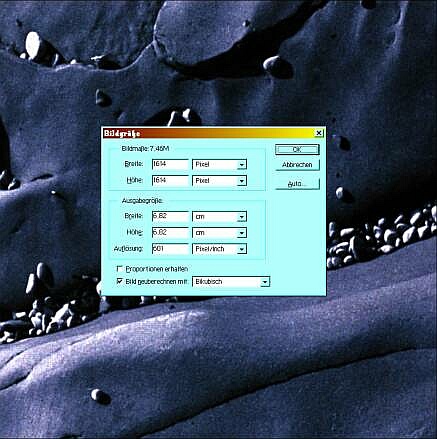

Abb.2 - Bild neu aufbauen

Da das Bild vorher schon annähernd quadratisch war, ergeben sich durch das Stauchen nur geringe Verzerrungen. Sollte eine Vorlage allerdings große Unterschiede in den Seitenlängen aufweisen, empfiehlt es sich dann doch, eine quadratische Auswahl eines interessanten Teiles auszuschneiden.

Zweiter Schritt - Bild vorbehandeln

Unsere Vorlage ist nun aber recht dunkel und die blaue Farbe ist nicht unbedingt eine, die man mit Gestein in Verbindung bringt. Nächstes Ziel ist es, Farben und Hell-/Dunkelkontrast auf den Weg zu bringen:


Abb.3 - Invertieren - Bild verbessern - Entrauschen

DATA Becker bietet, zu einem geringen Preis, ein Plugin - Set an, das ich hier einsetze. Wie ihr seht, lassen sich bis zu drei Effekte gleichzeitig anwenden und diese Kompositionen lassen sich abspeichern, ähnlich den "Aktionen" bei PHOTOSHOP.
1.Schritt - Invertieren:
dadurch wird das Blau in seine, im Farbspektrum gegenüber liegende Farbe umgekehrt, in diesem Falle ein ockerbraun
2. Schritt - Verbesserung und Entrauschen
diese Filter dienen dem Entfernen von Kratzern und anderen Fehlern sowie der Glättung des Bildes

Unser Bild sieht jetzt so aus:


Abb.4 - Negativbild

So, die Farbe kann man schon eher mit Gestein in Verbindung bringen, allerdings sieht das Ganze recht flach und zweidimensional aus.

3. Schritt - Verleihung von "räumlicher Ausdehnung"

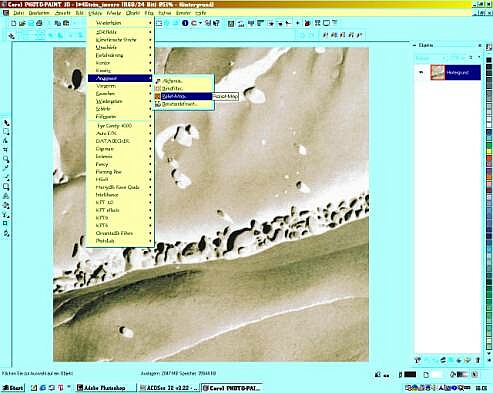

Als nächstes verleihen wir dem Ganzen etwas Tiefe. PHOTO PAINT bietet für diese Absicht ein geradezu perfektes Werkzeug, die Reliefmap (siehe Abb.4). Hierbei werden stufenlos Bildteile "in die Höhe gezogen", es entsteht quasi eine Art Terrain auf der Vorlage, wobei die Stärke sowie der Lichteinfall manuell eingeregelt werden können. Das Ergebnis sieht so aus:


Abb.5 - mit Reliefmapping

So, jetzt haben wir der Vorlage die Zweidimensionalität ausgetrieben, aber der letzte Schliff fehlt noch...

4. (und letzter) Schritt - eine kleine Spielerei!
Eigentlich sieht's ja schon gut aus. Aber um die Möglichkeiten, die man mit plugins hat, zu verdeutlichen (und weil ich gern tüftle!!), noch eine kleine Änderung.


Abb.6 - Auswahl per "Zauberstab"

Wir wählen jetzt den kleinen, fast ganz weißen Bereich in der Bildmitte rechts mithilfe des Auswahlwerkzeuges "Zauberstab" (ein Schelm, wer Übles dabei denkt!) - siehe Abb.6!

Nun wollen wir die Teile im Bild, die eine ähnliche Helligkeit aufweisen, mitauswählen:


Abb.7 - Ähnliches auswählen

Jetzt haben wir alle Bildteile ausgewählt, die denselben farblichen Toleranzbereich aufweisen, wie unsere erste Auswahl. Allerdings sind die Abgrenzungen zu den Nachbarbereichen noch ziemlich schroff. Deshalb glätten' wir die Auswahlmaske etwas (mit Faktor 23):

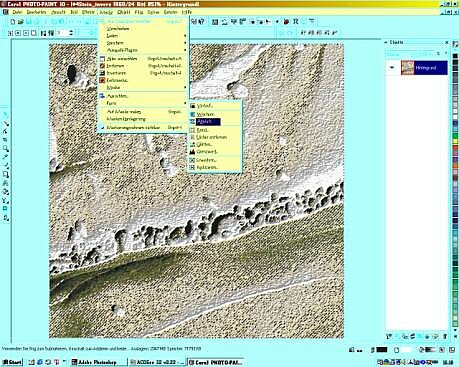

Abb.8 - Auswahl glätten

Die Auswahlmaske, farblich hervorgehoben, sieht so aus:

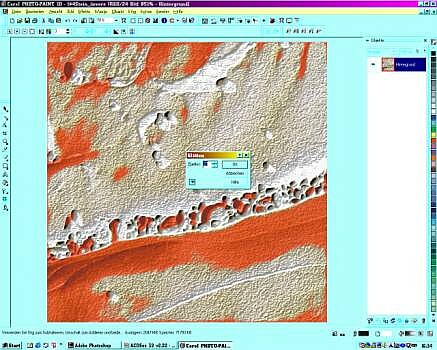

Abb.9 - der maskierte Bereich

In diesem Bild sind alle rotgefärbten Bereiche ausgewählt und nicht etwa eingefärbt!

Auf diesen maskierten Bereich wenden wir unseren letzten Filter an:

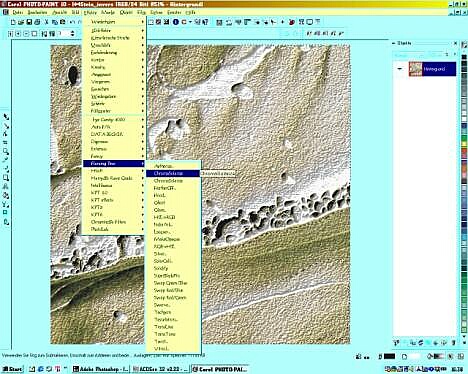

Abb.10 - Chroma Solarize Filter

Der Chroma Solarize Filter ist ein Freebie, das FLAMING PEAR auf seiner homepage gratis zum Downloaden anbietet (Homepage von Flaming Pear), der erreichte Effekt sieht so aus:

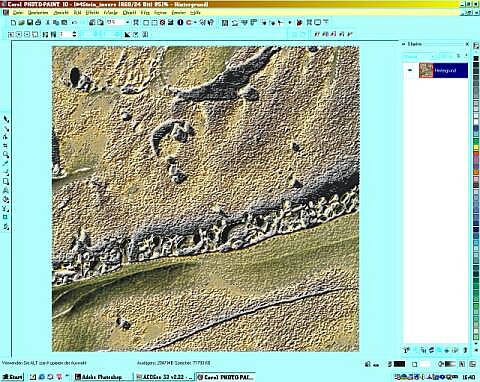

Abb.11 - das fast fertige Bild

So, jetzt haben wir's fast geschafft... Nur noch die Auswahlmaske entfernen und das Bild, das immer noch zu groß ist, auf ein vernünftiges Maß verkleinern. In diesem Fall habe ich es auf 500 x 500 Pixel reduziert. Nach dem Verkleinern kann (und sollte) man das Bild wieder leicht schärfen, um die "Verluste" beim Verkleinern zu kompensieren (das war's jetzt aber wirklich ;-)).
